Les Plans dans Takeoff & Estimate (TE)

Les plans sont l’endroit où le travail commence dans STACK. Ils contiennent vos dessins, soutiennent vos mesures et organisent la structure de votre estimation.

Comprendre comment les plans sont téléversés, organisés et consultés aide les équipes à travailler plus rapidement et à maintenir des fichiers de projet propres et cohérents.

Informations Clés

  • Les plans sont téléversés et gérés dans l’onglet PLANS & TAKEOFFS (Plans et prises de mesures).

  • Les dossiers permettent d’organiser les dessins par discipline, phase ou révision.

  • Les Sheet IDs (Identifiant de feuille) améliorent le tri et la navigation.

  • Les plans doivent être mis à l’échelle avant de mesurer.

  • Les outils d’affichage (Grayscale, Mini Map, Layers, Navigation Arrows) facilitent la révision des plans.

  • Les mesures sont créées à l’aide d’outils dans la Takeoff Toolbar (barre d’outils de prise de mesure).

  • Les plans peuvent également être recherchés, imprimés et reliés à d’autres feuilles afin de faciliter la navigation dans de grands ensembles de dessins.


Aperçu des Plans

L’espace de travail PLANS & TAKEOFFS (Plans et prises de mesures) est divisé en deux zones principales:

  • Outils D’Affichage En Haut À Droite: organiser et localiser les dessins

  • Fenêtre D’Aperçu: afficher et ouvrir les vignettes des plans

À partir d’ici, les utilisateurs peuvent importer des plans, créer des dossiers, rechercher des feuilles, ouvrir des dessins, définir l’échelle et commencer à mesurer.


Panneau Latéral Gauche

Le Left Side Panel (panneau latéral gauche) sert à organiser et parcourir les dessins du projet.


Recherche

Utilisez la Search bar (barre de recherche) en haut du panneau pour trouver un dessin par nom ou par Sheet ID(Identifiant de feuille).

CONSEIL
La recherche est particulièrement utile pour les grands projets comportant plusieurs disciplines ou ensembles de révisions.

CONSEIL
La recherche analyse à la fois les noms de fichiers et le contenu des plans et des documents de soutien. Lorsqu’un résultat correspond au texte recherché dans un document, le texte correspondant est mis en évidence lorsque le fichier est ouvert.

Recherche intelligente

La fonction de recherche dans STACK permet d’obtenir des résultats même sans saisir le texte exact. Entrez une partie d’un mot ou utilisez des caractères génériques pour élargir la recherche.

  • Entrez une partie d’un mot pour afficher des résultats correspondants
  • Entrez plusieurs termes pour affiner les résultats
  • Utilisez % ou * pour correspondre à n’importe quel nombre de caractères
  • Utilisez _ pour correspondre à un seul caractère

Exemples

  • jo → John, Joseph
  • jo sm → John Smith
  • %con% → Concrete, Precast Concrete
  • jo_n → John, Joan

NOTE
%* et _ sont des caractères génériques. Pour les rechercher comme texte, utilisez une barre oblique inverse (ex. : 50\%).



Importer des Plans

CONSEIL
Créez votre structure de dossiers avant d'importer les plans afin de placer les dessins au bon endroit dès le départ.


  1. Ouvrez le projet.

  2. Cliquez sur PLANS & TAKEOFFS (Plans et prises de mesures).

  3. Ouvrez le dossier dans lequel vous souhaitez importer le plan.

  4. Cliquez sur Upload (importer) dans le panneau de gauche.

  5. Sélectionnez comment importer le fichier:

  6. Local Files (cliquez sur Choose a local file ou glissez-déposez le fichier dans la fenêtre)

    1. Camera

    2. Direct Link

    3. Dropbox

    4. Google Drive

    5. Box

    6. OneDrive

  7. Cliquez sur Done (Terminé) pour compléter le processus.

Les feuilles téléversées apparaîtront dans la structure de dossiers et dans la Overview Window (fenêtre d’aperçu).

NOTE
Les types de fichiers pris en charge et les limites de taille s’appliquent. Les ensembles de dessins volumineux peuvent nécessiter plus de temps de traitement.

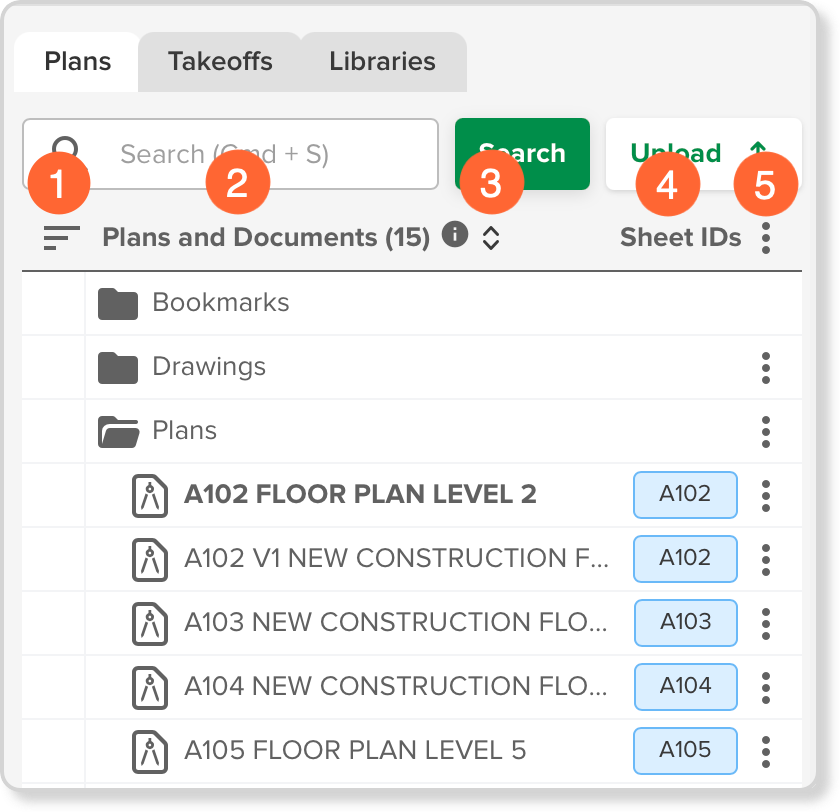

Colonnes de l’Onglet Plans


  1. Sorting Order (Hamburger Menu) (Ordre de tri): les plans peuvent être triés par:

    1. Upload Order

    2. Alphanumériquement

  2. Plans And Documents (Plans et documents): affiche la structure complète des dossiers et la liste des dessins.

  3. Expand / Collapse All

    1. Permet une navigation rapide dans les ensembles de dessins structurés.

    2. Cliquez sur Expand All (Tout développer) pour ouvrir tous les dossiers.

    3. Cliquez sur Collapse All (Tout réduire) pour fermer tous les dossiers.

  4. Sheet IDs (Identifiant de feuille): affiche le numéro de dessin attribué à chaque feuille.

  5. three-dot menu (⋮) (menu à trois points): permet d’ajuster les préférences d’affichage ou d’effectuer les actions suivantes:

    1. Create Folder (Créer un dossier)

    2. Autoname (attribution automatique des noms)

      1. Download All Sheets

    3. Affichage:

      1. Only Sheets with Takeoffs (feuilles avec prises de mesures uniquement)

      2. Hidden Sheets (feuilles masquées)

Structure des Dossiers

Les dossiers permettent d’organiser les dessins et les documents de soutien dans un projet.

Dans le Left Side Panel (panneau latéral gauche), les dossiers apparaissent dans une hiérarchie structurée et peuvent inclure:

  • Répertoires: niveau principal d’organisation (ex. Architectural, Structural, MEP)

  • Sous-répertoires: dossiers imbriqués pour un niveau de détail supplémentaire (ex. Floor Plans, Elevations, Revisions)

  • Plans: feuilles de dessin individuelles

  • Documents: fichiers de soutien comme des spécifications ou des PDF supplémentaires

Cette structure reflète la manière dont les ensembles de dessins sont généralement publiés, ce qui facilite la navigation et maintient la cohérence entre les équipes.

Documents de soutien

Les documents de soutien permettent de stocker des fichiers supplémentaires liés au projet, comme des spécifications, des instructions d’appel d’offres, des feuilles de calcul ou d’autres documents de référence. Ces fichiers apparaissent dans la structure des dossiers Plans and Documents mais ne s’affichent pas dans la vignette des plans.

Créer un Dossier


  1. Cliquez sur le three-dot menu (⋮) à côté de Sheet IDs.

  2. Sélectionnez Create Folder (Créer un dossier).

  3. Entrez un nom de dossier.

  4. Appuyez sur Enter sur votre clavier.

CONSEIL
Les dossiers dans chaque niveau sont affichés par ordre alphanumérique. Utilisez une convention de nommage cohérente (par exemple des numéros ou des préfixes) pour contrôler l’ordre dans lequel les dossiers apparaissent.

Les dossiers peuvent être imbriqués pour correspondre à la structure de l’ensemble des dessins.

Autoname Plans

Autoname attribue automatiquement un nom aux feuilles de plan à l’aide du sheet title (Titre de feuille) et du page number (Numéro de feuille) détectés sur les dessins. Cela permet de normaliser les noms des feuilles dans un ensemble de dessins et réduit le besoin de renommer manuellement les fichiers après le téléversement.


  1. Cliquez sur le three-dot menu (⋮) à côté de Sheet IDs.

  2. Sélectionnez Autoname.

  3. Cliquez sur Sheet number (Numéro de feuille).

  4. Ouvrez un plan et zoomez sur la zone où apparaît le numéro de feuille.

  5. Cliquez une fois dans le coin supérieur droit du numéro de feuille et faites glisser la boîte de sélection vers le coin inférieur gauche en vous assurant de capturer tout le numéro. Cliquez à nouveau pour confirmer la sélection.

    NOTE
    Lors de la sélection du numéro de feuille, laissez un espace supplémentaire à droite au cas où d’autres feuilles contiendraient des numéros plus longs.

  6. Cliquez sur Sheet title (Titre de feuille).

  7. Déplacez-vous jusqu’à la zone où apparaît le titre de la feuille.

  8. Cliquez dans le coin supérieur droit et faites glisser la boîte de sélection pour capturer tout le titre de la feuille. Cliquez à nouveau pour confirmer.

    NOTE
    Laissez un espace supplémentaire lors de la sélection du titre pour tenir compte de noms de feuilles plus longs.

  9. Cliquez sur Run Autoname.

STACK appliquera automatiquement les numéros et titres détectés aux plans du projet.

Une fois le processus terminé, les noms mis à jour apparaîtront dans la liste des plans et dans la vignette.

NOTE
Les feuilles individuelles peuvent toujours être renommées à l’aide du three-dot menu (⋮) à côté du nom du plan.

Menu à Trois Points au Niveau du Plan

Chaque plan individuel comprend un three-dot menu (⋮) pour les actions spécifiques à la feuille.

Pour gérer un plan:

  1. Repérez le plan dans le Left Side Panel.

  2. Cliquez sur le three-dot menu (⋮) à côté du nom du plan.

  3. Sélectionnez l’action souhaitée:

  4. Open (Ouvrir): ouvre le plan dans un onglet.

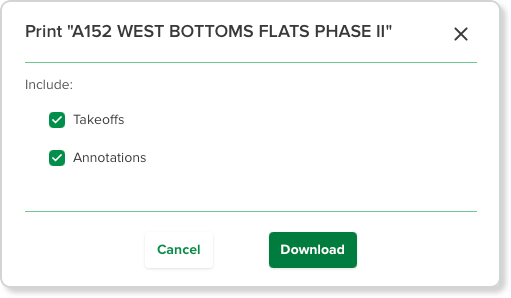

  5. Print (Imprimer): télécharge le plan et permet d’inclure:

    1. Takeoffs (prises de mesures)

    2. Annotations (annotations)


  6. Hide (Masquer)

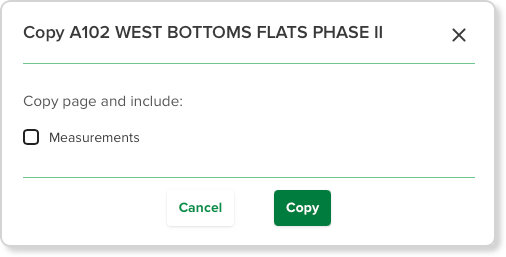

  7. Copy (Copier): copier et choisir d’inclure:

    1. Measurements (mesures)

  8. Rename (Renommer): entrez le nouveau nom et appuyez sur Enter.

  9. Rotate Right (Faire pivoter vers la droite)

  10. Delete (Supprimer)

CONSEIL
Renommer les feuilles pour correspondre aux numéros officiels des dessins permet de maintenir l’alignement avec la documentation du projet.

IMPORTANT
Supprimer une feuille peut avoir un impact sur les prises de mesures associées à ce plan.


Fenêtre d’Aperçu

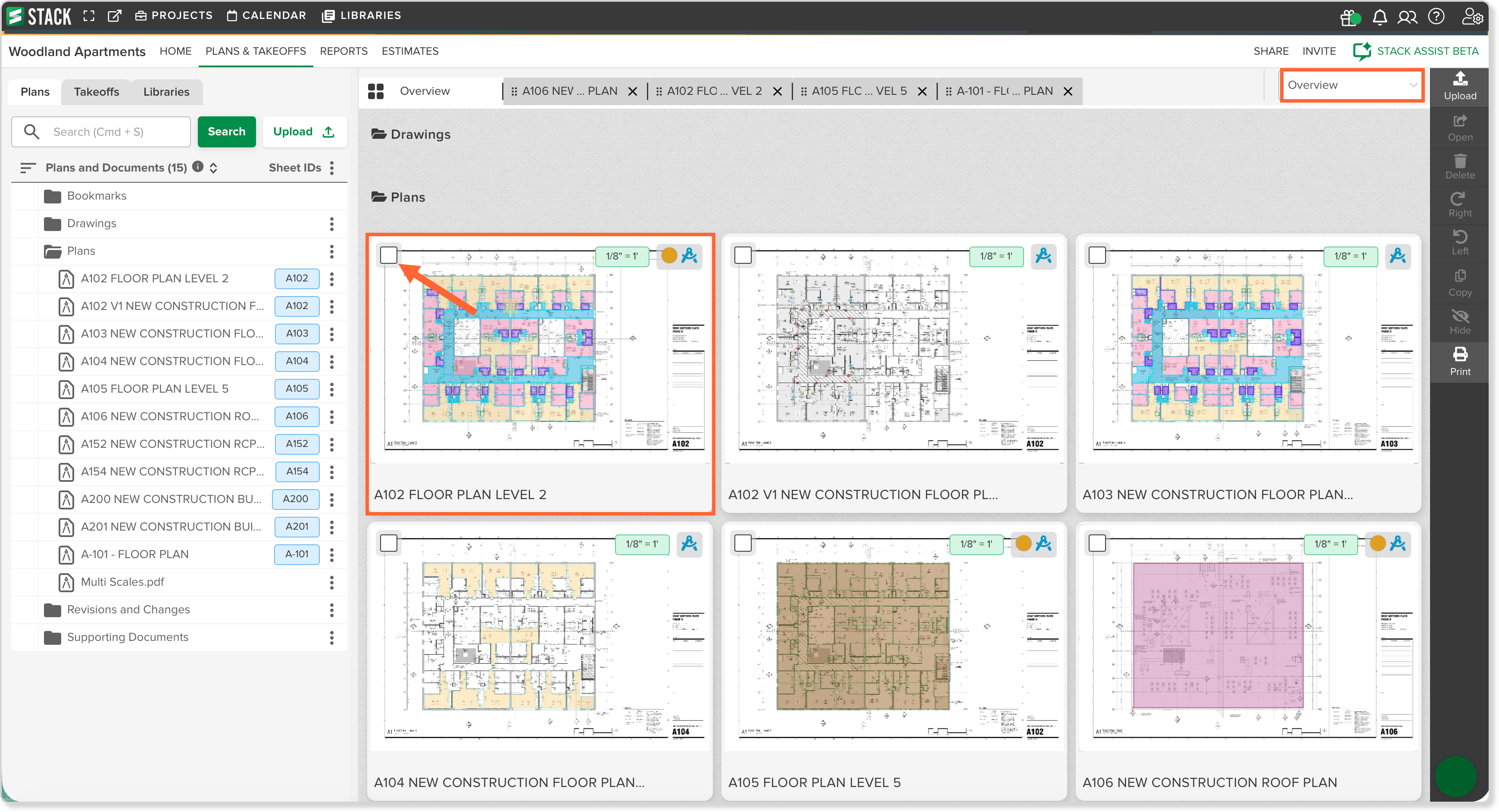

La Overview Window (fenêtre d’aperçu) affiche les vignettes de vos dessins pour une navigation visuelle.

Les dessins sont regroupés dans des sections extensibles correspondant aux dossiers créés.

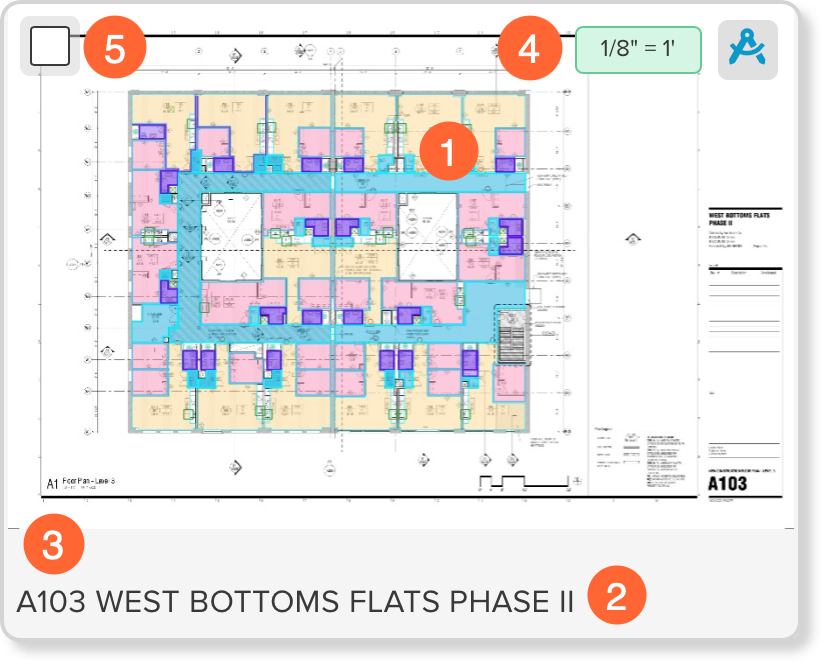

Informations de la Vignette du Plan

Chaque vignette de plan affiche:

  1. Image d’aperçu

  2. Nom de la feuille

  3. Sheet ID (Identifiant de feuille)

  4. Badge d’échelle (si défini). Si un plan n’a pas été mis à l’échelle, une échelle doit être définie avant de mesurer.

  5. Case de sélection


Menu Déroulant en Haut à Droite (Navigation des Feuilles)

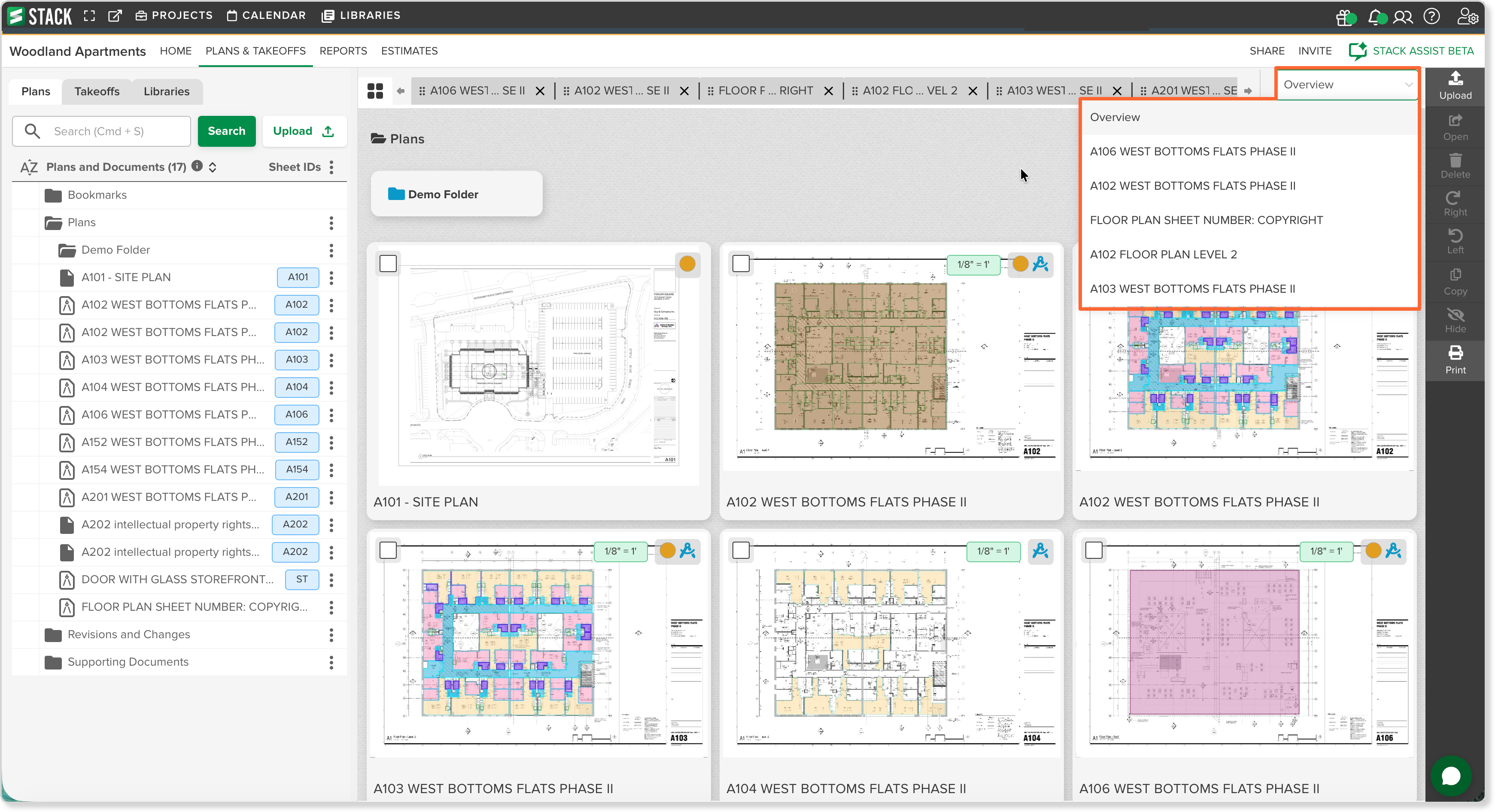

Le menu déroulant dans le coin supérieur droit permet aux utilisateurs de:

  • Basculer entre les feuilles ouvertes

  • Naviguer rapidement sans revenir à la vue d’ensemble

Cela permet une révision efficace de plusieurs plans.


Ouvrir un Plan


  1. Double-cliquez sur la vignette
    OU

  2. Sélectionnez la feuille en cochant la case et cliquez sur Open (Ouvrir) dans la barre d’outils du côté droit.

    1. Pour ouvrir plusieurs plans, cochez la case dans le coin supérieur gauche de chaque vignette que vous souhaitez ouvrir.

    2. Les feuilles sélectionnées s’ouvriront sous forme d’onglets en haut de l’espace de travail.

  3. Cliquez sur l’onglet pour l’ouvrir.

Le plan se chargera dans l’espace de dessin.

CONSEIL
Maintenez la touche Shift enfoncée lors de la sélection de vignettes pour sélectionner toutes les feuilles entre la première et la dernière sélectionnée.

CONSEIL
Utilisez Ctrl + A (Windows) ou Command + A (Mac) pour sélectionner toutes les vignettes. Appuyez sur Esc pour désélectionner les plans.

NOTE
Les feuilles ouvertes apparaissent sous forme d’onglets en haut de l’espace de travail. Les onglets peuvent être déplacés pour modifier leur ordre.

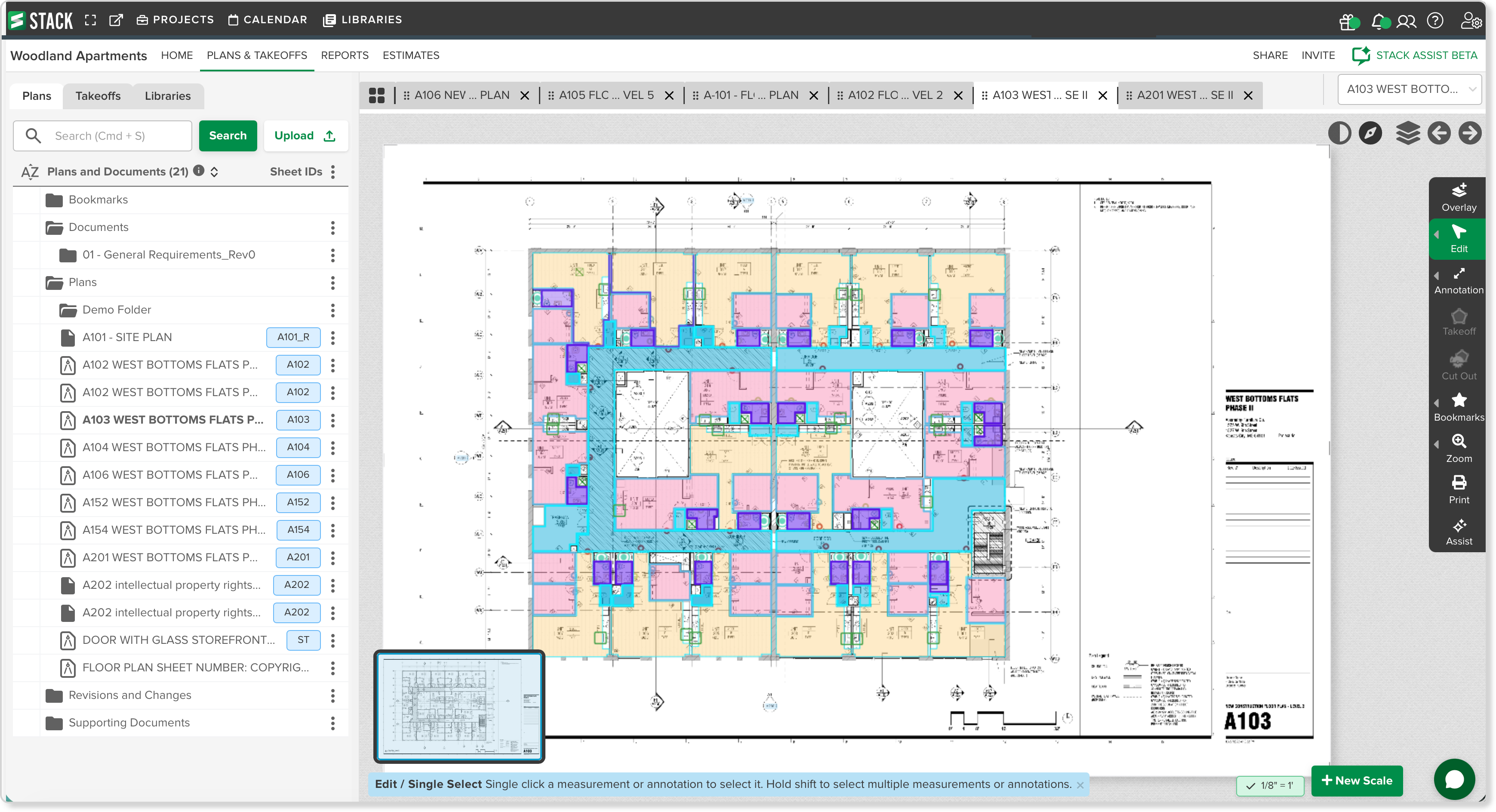

Fenêtre de Plan Ouvert

L’ouverture d’un plan active des outils supplémentaires d’affichage et de navigation.


Outils d’Affichage en Haut à Droite

Ces outils facilitent la révision du dessin:

  1. Grayscale: active ou désactive la couleur pour une meilleure lisibilité.

  2. Mini Map: affiche une petite carte de navigation pour un repositionnement rapide.

  3. Show Layers: active ou désactive les couches du dessin (si disponibles).

  4. Previous Plan / Next Plan: permet de parcourir les feuilles séquentiellement.

Upper Right Viewing Tools.gif

NOTE
Les outils d’affichage n’affectent pas les mesures. Ils servent uniquement à la navigation et à la clarté.

+ Nouvelle Échelle

Avant de mesurer, le plan doit être mis à l’échelle.

Pour plus d’informations sur la définition de l’échelle, consultez l’article Set The Scale For Accurate Takeoffs.

Bar d'Outils de Prise de Mesure

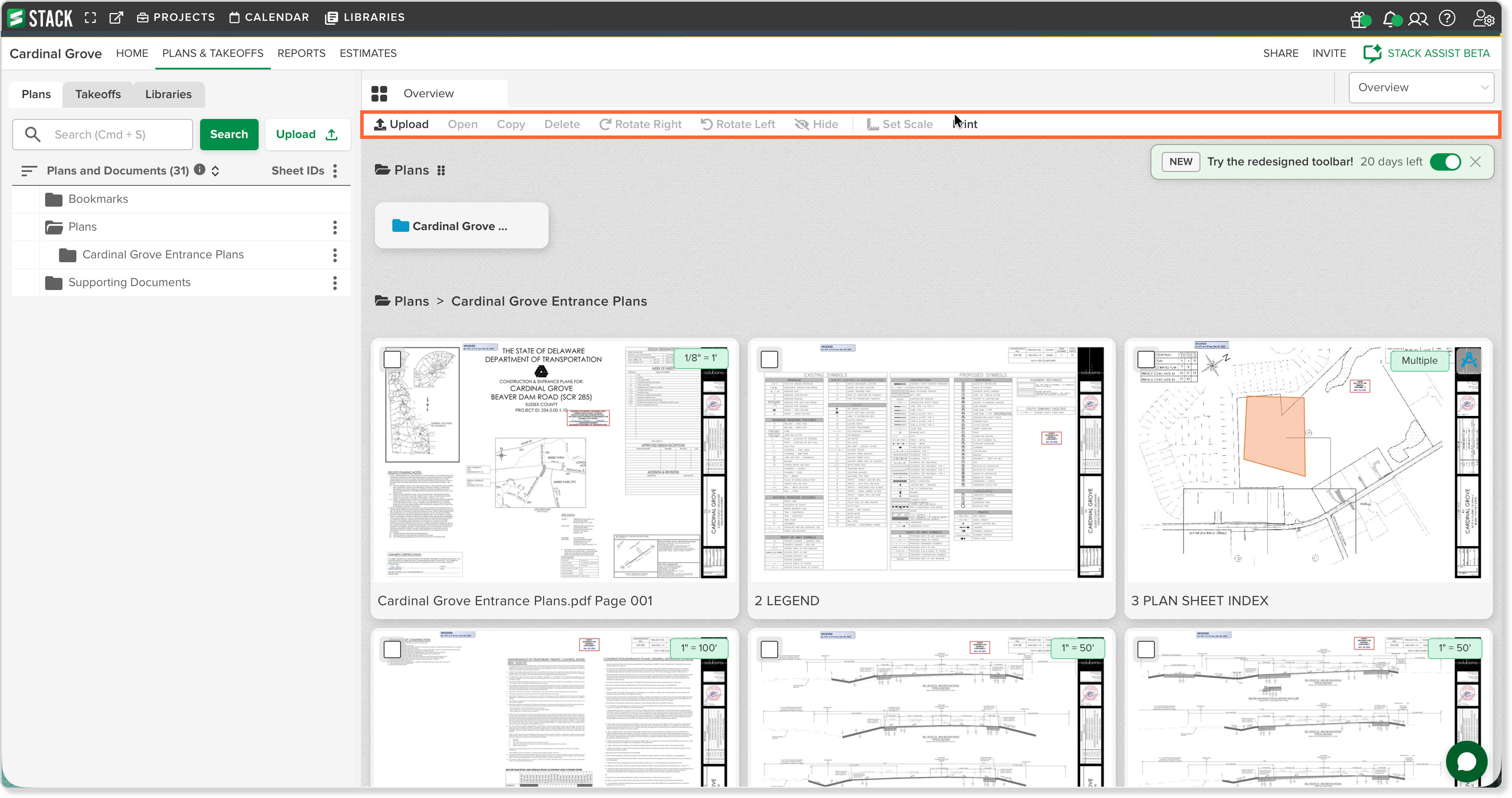

Les mesures sont créées à l’aide de la Takeoff Toolbar (barre d’outils de prise de mesure).

Pour plus d’informations sur la création de prises de mesures, consultez l’article Creating and Editing Takeoffs.


Les outils comprennent:

Tool Sub Tools Shortcut Description
Overlay

Superpose plusieurs feuilles de plan les unes sur les autres pour vous aider à comparer les dessins. Chaque feuille est affichée dans une couleur différente, ce qui permet de voir facilement les différences telles que les modifications, les ajouts ou les éléments supprimés entre les révisions.

Edit     Modifie les mesures existantes sur un plan.
  Single Select E Sélectionne et modifie une seule mesure ou un objet sur un plan à la fois.
  Multi-select M Sélectionne plusieurs éléments en même temps afin d’appliquer la même action ou modification à tous simultanément.
  Select All Ctrl A / ⌘A Sélectionne toutes les mesures ou tous les objets applicables actuellement visibles sur le plan.
  Undo Ctrl Z / ⌘Z Annule la dernière action effectuée sur le plan.
  Cut Ctrl X / ⌘X Supprime la mesure ou l’objet sélectionné du plan et le place dans le presse-papiers afin qu’il puisse être collé ailleurs.
  Copy Ctrl C / ⌘C Duplique la mesure ou l’objet sélectionné dans le presse-papiers afin qu’il puisse être collé ailleurs sans supprimer l’original.
  Paste Ctrl V / ⌘V Place une mesure copiée ou coupée sur le plan.
  Merge U Combine deux ou plusieurs mesures sélectionnées du même type en une seule mesure.
  Change Takeoff Q Réattribue une mesure sélectionnée à une autre prise de mesure sans avoir à la redessiner.
  Explode Area X Sépare une mesure de surface combinée en ses formes ou segments individuels.
  Rotate R Fait pivoter la mesure sélectionnée autour d’un point pivot afin d’ajuster son orientation sur le plan.
  Flip Horizontal H Inverse la mesure sélectionnée selon un axe horizontal.
  Flip Vertical V Inverse la mesure sélectionnée selon un axe vertical.
  Cut Line C Divise une mesure en sections distinctes au point de coupe sélectionné.
  Delete Delete Supprime la mesure ou l’objet sélectionné du plan.
Annotations     Fournit des outils permettant d’ajouter des notes visuelles et des annotations directement sur un plan.
  Highlight Shift H Marque ou met en évidence certaines zones d’un plan à l’aide d’une couleur translucide.
  Cloud Shift C Crée un contour en forme de nuage autour d’une zone du plan. Il est couramment utilisé pour indiquer des modifications, des révisions ou des zones nécessitant une attention particulière.
  Callout Shift K Place un repère étiqueté sur le plan pointant vers un emplacement précis.
  Dimension Line Shift D Ajoute une mesure visible entre deux points sur le plan.
  Text Box Shift T Place un texte personnalisé directement sur le plan.
  Legend Shift L Affiche une légende de référence sur le plan expliquant les symboles, les couleurs ou les annotations utilisés dans le dessin.
Takeoff     Donne accès aux outils de mesure utilisés pour capturer des quantités directement à partir des feuilles de plan.
  Shape T Crée une mesure en dessinant une forme personnalisée autour d’une zone du plan. Cet outil est utile pour les zones irrégulières où un rectangle standard ne représenterait pas correctement l’espace.
  Rectangle   Crée une mesure en dessinant une zone rectangulaire ou carrée sur le plan. Cet outil est couramment utilisé pour les pièces, les dalles, les bases ou d’autres zones à bords droits.
  Assist   Outil alimenté par l’IA de STACK qui aide à automatiser le processus de prise de mesure.
Cut Out     Supprime une partie d’une mesure de surface existante.
  Cut Shape C Supprime une section de forme irrégulière d’une mesure de surface existante.
  Cut Rectangle C Supprime une section rectangulaire d’une mesure de surface existante.
Bookmarks     Crée des points de navigation rapides sur une feuille de plan. Les signets permettent de marquer des emplacements importants afin d’y revenir facilement plus tard lors de la révision des dessins ou de la réalisation des prises de mesures.
  + Add Bookmark B Crée une nouvelle entrée de signet pouvant être placée sur le plan.
  Place Bookmark Shift B Permet de positionner le signet directement sur la feuille de plan.
Zoom     Fournit des contrôles pour ajuster la vue de la feuille de plan.
  Zoom Home Home Réinitialise la vue au niveau de zoom par défaut, affichant toute la feuille de plan dans l’espace de travail.
  + Zoom In + Augmente le grossissement du plan afin de voir les détails plus clairement.
  - Zoom Out - Diminue le grossissement afin d’afficher une plus grande partie du plan dans l’espace de travail.
Print     Génère une version imprimable de la feuille de plan actuelle et la télécharge sur votre ordinateur. Une fois téléchargé, le fichier peut être ouvert et imprimé à l’aide des paramètres d’impression standard de votre appareil.
Assist     Outil de détection alimenté par l’IA de STACK qui aide à identifier les éléments de construction courants directement à partir d’une feuille de pla

Menu du Clic droit

Le canevas de prise de mesure prend en charge plusieurs interactions par clic droit afin de rendre la navigation et l’accès aux outils plus efficaces pendant le travail sur un plan.

  • Select all (Tout sélectionner)
  • Zoom In (Zoom avant)
  • Zoom out (Zoom arrière)
  • Zoom Home (Zoom initial)
    Déplace le plan sans modifier l’outil actif.
  • Clic droit et glisser : Déplace le plan sans modifier l’outil actif.
  • Clic droit sans glisser : Ouvre le menu contextuel pour la zone, la mesure ou l’emplacement du canevas sélectionné.

NOTE
Le déplacement par clic droit peut être utilisé à partir de n’importe quel endroit du canevas et fonctionne conjointement avec les actions du menu contextuel.


Participez à la conversation sur cette fonctionnalité dans STACK Community.

Si vous avez besoin d'une assistance supplémentaire, Contactez-nous.



















Cet article vous a-t-il été utile?
Utilisateurs qui ont trouvé cela utile : 0 sur 0

Commentaires

Vous devez vous connecter pour laisser un commentaire.
